气动双隔膜泵的工作原理

来源:沈泉泵业 作者:沈泉小编 发布时间:2021-01-08 15:47:12 本文有655个文字,大小约为2KB,预计阅读时间2分钟 阅读次数:

  气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。

  广泛应用于各行业,产品质量深受好评。这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质,吸程高、扬程可调(0-50米)气源压力只须大于1kg/cm2即能工作,绝对防火防爆,具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。

  工作原理:

  气动双隔膜泵采用压缩空气、氮气或天然气作为动力。主定向(气动)控制阀将压缩空气分配至气体腔室,向隔膜的内表面上施加均匀压力。同时排出的气体从泵另一侧后方通过气阀组件导向端口排出。 气动双隔膜泵内腔气体压力超过液体腔压力,隔膜连杆来回移动,在一侧进行排放,在另一侧进行吸入。排放和吸入液体的方向由止回阀(球阀或片状阀)的方向控制。吸入行程使泵执行吸入。吸入行程可降低舱室压力,增加腔室体积。从而生成大气压力压差,推动液体经过吸入管道,穿过吸入侧止回阀,流入外部液体腔。吸入侧行程还可启动泵的往复(移位、行程或循环)运动。气动双隔膜泵通过行程机械拉动吸入隔膜的移动气动双隔膜泵的内板与对准的驱动柱塞发生接触,移动导向阀芯。导向阀激活后,便向主定向气阀的另一端发出压力信号,气动双隔膜泵使压缩空气方向改向内部腔室的另一侧如此反复运动完成介质的连续输送。

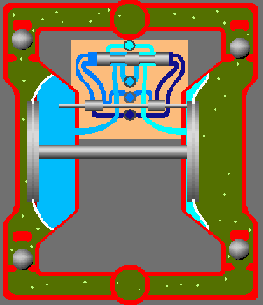

  气动双隔膜泵工作原理图解


隔膜泵工作原理图
隔膜泵工作原理动态图

  以上内容由上海沈泉泵业为大家提供,希望能够对大家有所帮助,小编还准备了“电动隔膜泵工作原理及工作原理图解”给大家阅读。
