气动隔膜泵厂家的出入口管道设计有哪些要求?

来源:沈泉泵业 作者:沈泉小编 发布时间:2021-02-22 10:22:47 本文有595个文字,大小约为2KB,预计阅读时间2分钟 阅读次数:

  气动隔膜泵安装顺序:

  技术准备→基础验收→开箱检验→设备吊装就位→初找平找正→次灌桨→精找平找正→二次灌浆→泵、电机联轴节对中→工艺管道安装→对中及应力复查→试车准备,单体试车→负荷试车→交工验收。

  气动隔膜泵注意事项:

  与设备连接的管道内部应清理干净。固定焊口应远离设备。不允许有附加外力加在设备上。设备的进出口应加临时盲板,等管道吹扫干净后方可拆除。法兰间距以能顺利放入垫片的小距离为宜。

  连接管道时,应在联轴节上用百分表监测其径向位移。转速≤6000 rpm时,其位移≤0. 05mm。

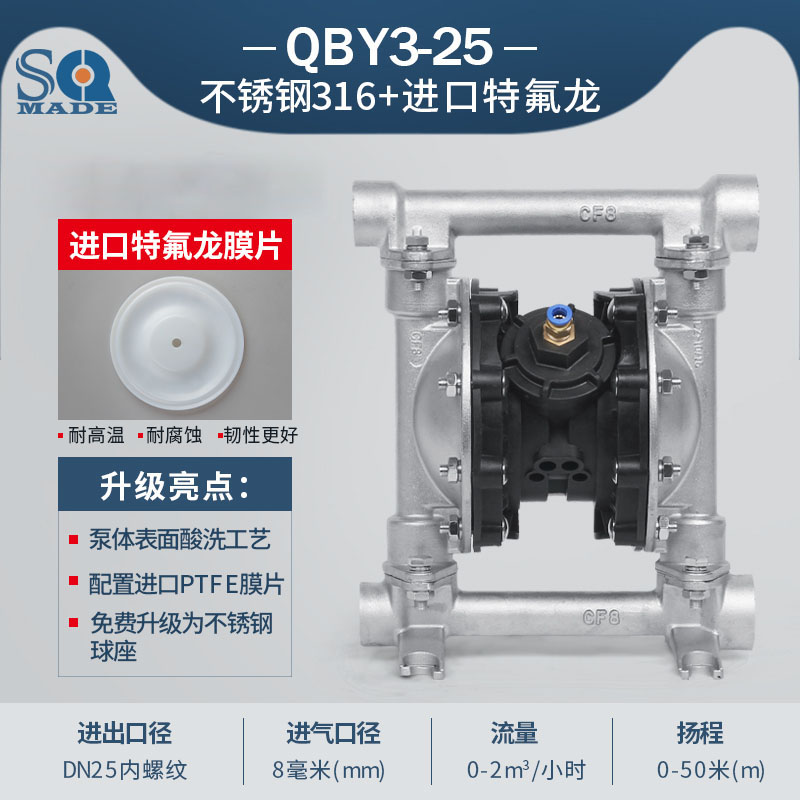

不锈钢气动隔膜泵

  转速>6000rpm时,位移≤0.02mm。否则,调整管道。

  泵的出口管线要有一定柔性,特别是在高温高压条件下,必须经过应力分析,根据热应力的大小来确定管线的几何形状。

  双吸入泵的吸入口应设一段不小于3倍机泵入口管径长的直管段,大型泵应有7倍机泵入口管径以上的直管段,以使液体平稳入泵,避免产生偏流和旋转流,引起泵振动和产生噪音。

  当双吸入泵的配管为上吸入时,不必考虑吸入口上所要求的直管段。垂直管道可以通过弯头和异径管与吸入管口直接相连,要求尽量短。

  当泵的吸入口和排出口在同一个垂直面上时,为便于安装阀门,进出口可用偏心异径管或两个45°弯头增大进出口管间距。

  当泵入口管系统有变径管时,管径≥DN65采用偏心大小头以防变径处气体积聚。

  变径管的安装方注所示,即入口法兰前弯头向下时,变径管顶平;弯头向上时,变径管底平。

  以上内容就是上海沈泉隔膜泵厂家为大家提供的内容,希望能够对大家有所帮助。
